GMS软件支持模型介绍
GMS模型
MODFLOW
使用MODFLOW进行三维地下水建模
致力于MODFLOW的
MODFLOW的版本:USG,LGR,NMT,2005,2000,96,88
的MODFLOW软件包
读取MODFLOW可以运行的型号
MODFLOW相关软件包,如MODPATH,MT3DMS,MT3D-USGS,RT3D,REST和内置ZONEBDGT
全套手动和自动校准工具,PEST,平行PEST,蒙特卡罗模拟,校准目标,图表
大型模型(网格单元,压力期),具有智能内存管理和缓存,可保持响应能力
实时数据/时间格式的瞬态数据
瞬态数据的插值
随机模拟工具蒙特卡罗,拉丁超立体方,高斯场,T-PROGS(优于指标克里格)和分析向导,用于捕获区和运输分析
MODFLOW-USG
使用GMS和MODFLOW-USG创建非结构化网格类型
GMS为MODFLOW-USG模型提供了自定义界面,提供了一种设置模型参数的简便方法,以及图形界面来运行模型并可视化结果。从GIS到CAD的各来源收集背景数据,并从众多地图,图像和高程数据库中访问在线数据。GMS允许您利用OpenGL图形与真正的3D模型进行交互,并为PowerPoint,打印和Web演示创建照片般逼真的渲染和动画。GMS非结构化网格类型的MODFLOW-USG接口,基于三角形,矩阵,六边形和其单元格形状的嵌套网格。
MODFLOW-USG描述:
MODFLOW-USG提供了创建非结构化网格的功能,以便提高河流和水井等功能的模型分辨率。通过改变地下水模型中的分辨率,可以在紧要的区域中表示更详细的信息,从而产生具有更快运行时间的模型。
非结构化网格类型四叉树(嵌套网格),voronoi(可变大小的多边形)和三元组(三角形和四边形)网格。
MODFLOW-LGR
通过GMS的速度和简便性,您需要的网格分辨率
GMS为MODFLOW-LGR模型提供了自定义界面,提供了一种简便的方法来设置模型参数和图形用户界面来运行模型并可视化结果。从GIS到CAD的各来源收集背景数据,并从众多地图,图像和高程数据库中访问在线数据。GMS允许您利用OpenGL图形与真正的3D模型进行交互,并为PowerPoint,打印和Web演示创建照片般逼真的渲染和动画。

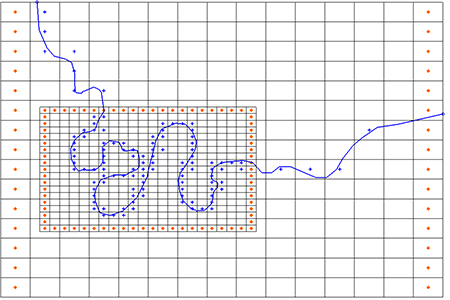

MODFLOW-LGR描述:
MODFLOW-LGR是MODFLOW-2005的修改版本,允许使用多个网格进行局部网格细化。MODFLOW-LGR允许感兴趣的区域中创建更好的子网格,从而在需要的地方获得的网格分辨率,并获得更好的模型运行性能和的模型。根据需要,父网格和子网格可以耦合(默认)或独立运行。
MODPATH
使用MODFLOW和GMS进行粒子跟踪
GMS为MODPATH模型提供了自定义界面,提供了一种设置模型参数的简便方法,以及图形用户界面来运行模型并可视化结果。从GIS到CAD的各来源收集背景数据,并从众多地图,图像和高程数据库中访问在线数据。GMS运行您利用OpenGL图形与真正的3D模型进行交互,并为PowerPoint,打印和Web演示创建照片般逼真的渲染和动画。
MODPATH描述:
MODPATH是与MODFLOW结合使用的粒子跟踪代码。在运行MODFLOW模拟之后,用户可以指定一组粒子的位置。然后通过使用由MODFLOW计算的流场通过平流运输粒子来跟踪粒子。可以及时向前或后跟踪粒子。由于GMS中的用户友好界面,在GMS中进行粒子跟踪要熟悉MODPATH。粒子跟踪分析对于描述井的捕获区域或影响区域很有用。
MODPATH由美国地质调查局开发。GMS版本5.0的MODPATH。与GMS一起分发的MODPATH版本是USGS分发的原始共域版本,只稍作修改即可适应GMS。
MT3DMS

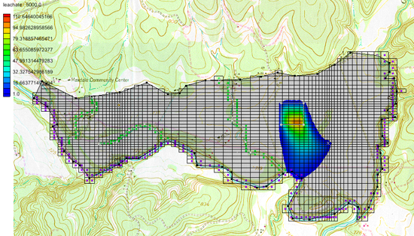

使用MODFLOW和GMS进行传输建模
GMS为MT3DMS模型提供了自定义界面,提供了一种设置模型参数的简便方法,以及图形用户界面来运行模型并可视化结果。从GIS到CAD的各来源收集背景数据,并从众多地图,图像和高程数据库中访问在线数据,GMS允许您利用OpenGL图形与真正的3D模型进行交互,并为PowerPoint,打印和Web演示创建照片般逼真的渲染和动画。
MT3DMS描述:
MT3DMS是一种模块化三维传输模型,用于模拟地下水系统中溶解成分的平流,扩散和化学反应。MT3DMS采用于MODFLOW使用的结构的模块化结构。MT3DMS与MODFLOW结合使用,采用两步流程和传输模拟。在流动模拟期间,MODFLOW计算头和逐个单元通量项,并将其写入格式的文件。然后由MT3DMS读取该文件并将其用作模拟的传输部分的流场。
MT3DMS是与早期版本的GMS一起分发的MT3D模型的更新版本。MT3DMS与MT3D的不同之处在于它允物种传输,额外的求解器,并允许模型参数的逐个单元输入。
PHT3D
使用GMS进行反应传输建模
GMS为PHT3D模型提供了自定义界面,提供了一种设置模型参数的简便方法,以及图形用户界面来运行模型并可视化结果。从GIS到CAD的各来源收集背景数据,并从众多地图,图像和高程数据库中访问在线数据。GMS允许您利用OpenGL图形与真正的3D模型进行交互,并为PowerPoint,打印和Web演示创建照片般逼真的渲染和动画。

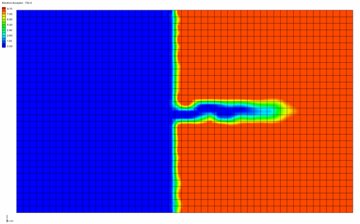

PHT3D描述:
PHT3D是一种多组分传输模型,用于饱和多孔介质中的三维反应传输。PHT3D是MT3DMS和PHREEQC-2组合。PHREEQC组分允许各低温水性地球化学反应。

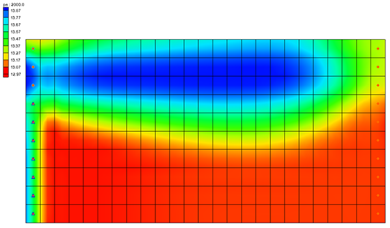

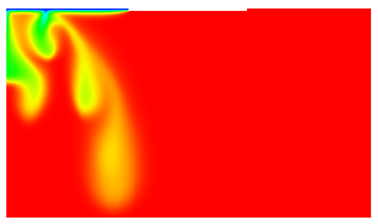

SEAWAT
三维变密度地下水流与多种溶质和热传输耦合
GMS为SEAWAT模型提供了自定义界面,提供了一种设置模型参数的简便方法,以及图形用户界面来运行模型并可视化结果。从GIS到CAD的各来源收集背景数据,并从众多地图,图像和高程数据库中访问在线数据。GMS允许您利用OpenGL图形与真正的3D模型进行交互,并为PowerPoint,打印和Web演示创建照片般逼真的渲染和动画。

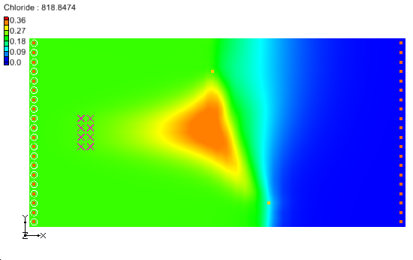

SEAWAT描述:
SEAWAT是USGS基于MODFLOW和MT3DMS开发的三维变密度地下水流动和运输模型。SEAWAT V4基于MODFLOW 2000和MT3DMS 5.2。SEAWAT两个额外的包:可变密度流量(VDF)和粘度(VSC)。
GMSSEAWAT作为预处理器和后处理器。SEAWAT的接口依赖于MODFLOW和MT3DMS的接口。SEAWAT的输入数据由GMS生成并保存到一组文件中,MODFLOW模型,如果使用传输则使用MT3D模型,以及指向MODFLOW模型的包文件的SEAWAT模型。然后由SEAWAT读取这些文件并执行。SEAWAT使用MODFLOW和MT3D接口进行边界条件显示和后处理。
RT3D
使用GMS进行反应传输建模
GMS为RT3D模型提供了自定义界面,提供了一种简便的方法来设置模型参数和图形用户界面来运行模型并可视化结果。从GIS和CAD的各来源收集背景数据,并从众多地图,图像和高程数据库中访问在线数据。GMS允许您利用OpenGL图形与真正的3D模型进行交互,并为PowerPoint,打印和Web演示创建照片般逼真的渲染和动画。
RT3D描述:
RT3D是由巴特尔太平洋西北实验室开发的多物种反应运输模型。RT3D是MT3DMS的修改版本,它使用备用的化学反应包。可以使用预定义的反应,并提供用于创建用户定义的反应选项。RT3D适合模拟自然衰减和生物修复。
SEAM3D
使用GMS进行反应传输建模
GMS为SEAM3D模型提供了自定义界面,提供了一种简便的方法来设置模型参数和图形用户界面来运行模型并可视化结果。从GIS到CAD的各来源收集背景数据,并为PowerPoint,打印和Web演示创建照片般逼真的渲染和动画。
SEAM3D描述:
SEAM3D是一种反应性传输模型,用于模拟涉及多个基板和多个电子受体的复杂生物降解问题。它基于MT3DMS代码。除常规MT3DMS模块外,SEAM3D还生物降解包和NAPL溶出包。SEAM3D由弗吉尼亚理工大学的Mark Widdowson开发。
MODAEM
GMS的分析元素建模
GMS为MODFLOW模型提供了自定义界面,提供了一种设置模型参数的简便方法,以及图形用户界面来运行模型并可视化结果。从GIS到CAD的各来源收集背景数据,并从众多地图,图像和高程数据库中访问在线数据。GMS允许您利用OpenGL图形与真正的3D模型进行交互,并为PowerPoint,打印和Web演示创建照片般逼真的渲染和动画。

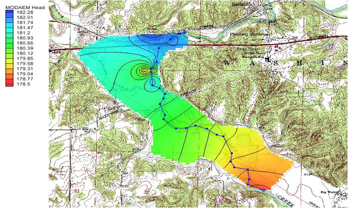

MODAEM描述:
MODAEM模型由位于印第安纳州布卢明顿的Wittman Hydro Planning Associates的Vickelson开发。与有限差分和有限元模型不同,分析元素模型要问题域的离散化。相反,模型由边界条件,源/汇项和由点,折线(弧)和多边形表示的材料属性区域定义。由于GMS用户已习惯使用点,弧和多边形在地图模块中构建概念模型,因此分析元素建模适合GMS。
UTEXAS
GMS边坡分析
GMS为UTEXAS模型提供了自定义界面,提供了一种设置模型参数的简便方法,以及图形用户界面来运行模型并可视化结果。从GIS到CAD的各来源收集背景数据,并为PowerPoint,打印和Web演示创建照片般逼真和动画。

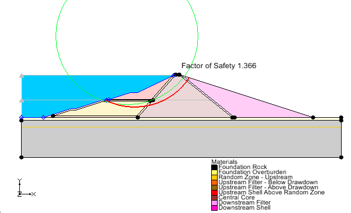

UTEXAS说明:
UTEXAS可分析水坝,堤坝和其余斜坡的关键故障表面和安全系数。使用CAD和GIS数据设置2D轮廓模型,或简便且熟悉的圆弧和多边形工具在GMS中绘制草图。与SEEP2D合成的孔隙压力相结合,可实现2D轮廓分析包。
SEEP2D
用GMS进行土坝和堤坝分析
GMS为SEEP2D模型提供了自定义界面,提供了一种简便的方法来设置模型参数和图形用户界面来运行模型并可视化结果。从GIS到CAD的各来源收集背景数据,并从PowerPoint,打印和Web演示创建照片般逼真的渲染和动画。

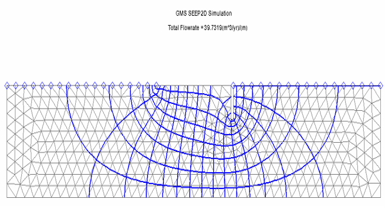

SEEP2D描述:
SEEP2D是由美国陆军工程师航道实验站(WES)的Frd Tracy开发的二维有限元地下水模型。SEEP2D设计用于型材(XZ型号),例如土坝或堤坝的横截面。
SEEP2D可用于受限或无拘束稳态流动模型。对于无侧限模型,模拟饱和和非饱和流动。可以通过在压头等于零的位置绘制轮廓线来显示潜水面。
GMS通过了多种选项来显示SEEP2D结果。可以绘制总头(等势线)和流向量的轮廓。选项也可用于计算节点处的流动势值。这些值可用于绘制流线。与等势值(恒定总压头线)一起,流线可用于绘制流网。
FEMWATER
GMS中有限元地下水流动与污染物运移
GMS为FEMWATER模型提供了自定义界面,提供了一种设置模型参数的简便方法,以及图形用户界面来运行模型并可视化结果。从GIS到CAD的各来源收集背景数据,并从众多地图,图像和高程数据库中访问在线数据。GMS允许您利用OpenGL图形与真正的3D模型进行交互,并为PowerPoint,打印和Web演示创建照片般逼真的渲染和动画。

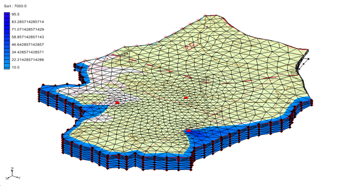

FEMWATER描述:
三维有限元模型,用于模拟饱和和非饱和带中密度驱动的耦合流和污染物传输。FEMWATER允许模拟盐度侵入和其余密度依赖性污染物。复杂地层学可以在GMS中开发并直接在模型中表示。可以使用逼真的3D图和动画序列显示解决方案。
TOUGH2
使用GMS预处理和后处理TOUGH2模型

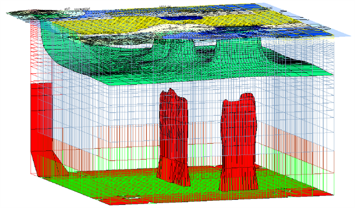

GMS可用于使用UGrid模块创建3D网格,然后可以将其导出用于TOUGH2模型。
