Visual MODFLOW Flex三维地下水和污染物运移模拟软件7.0版本已发布

Visual MODFLOW Flex是使用原始GIS数据对象构建三维地下水概念模型和数值模型的工具。汇集了地下水流动和污染物运输代码,分析和校准工具在单个环境中提供的3D可视化功能。7.0版本现已发布。



Visual MODFLOW Flex 7.0的新增功能

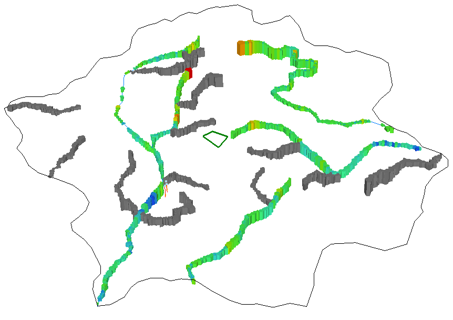

地表水建模(SFR2)

有限差分模型中的表面流和路由(SFR2)软件包:





  • 新的地表水工作流程,用于模拟和定义溪流段,引水道和湖泊的连接网络

  • GIS编辑功能可对地表水网络进行数字化处理如,添加,删除,编辑,捕捉,拆分,翻转

  • 溪流和湖泊的地表水网络属性编辑对话框

  • SFR2软件包,如,湖泊连接和栖息流下方的一维垂直非饱和流



井和多节点井(MNW1/2)

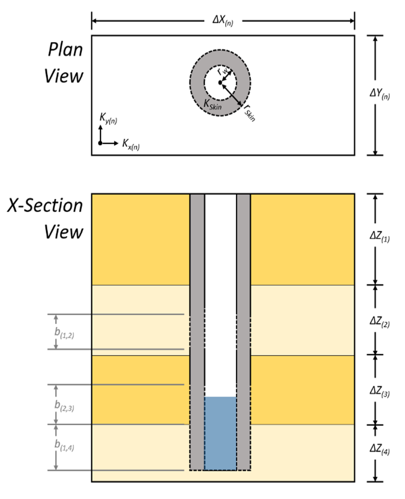

有限差分模型中的多节点井(MNW1/2/I)软件包:





  • 油井模型(WEL/MWN1/MNW2)之间动态切换

  • 导入和编辑MNW1/2软件包中的井信息,如,压头损坏,井表皮和泵约束参数

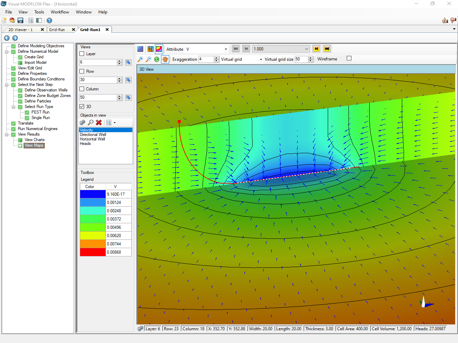

  • 非垂直井(也称为斜井或水平井):









  • 通过绘图和分配井口点来定义概念井

  • 井参数和计划的多选编辑



校准

  • 导入和/或设置目标残差以进行水头/浓度观测

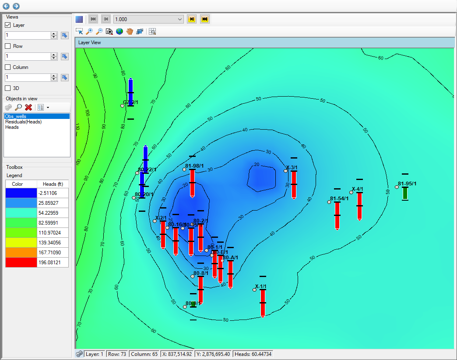

  • 在“视图地图”工作流步骤中按图层或观察组显示相对于目标残差的残差空间分布





  • 观测值的数量作为统计值在“计算所得的”与“观测的校正图”下方



模型运行

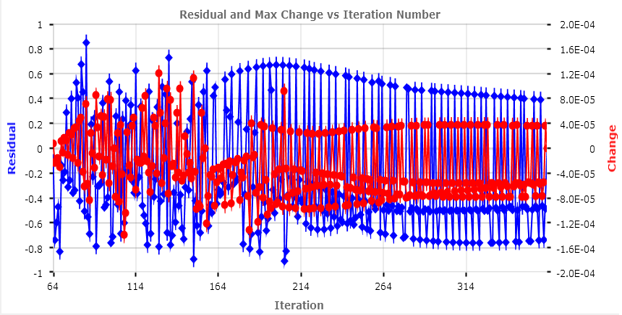

  • 流动和运输模型的运行结果以图形方式实时显示,模型中剩余误差和水头/浓度变化,这由求解器程序包设置。





  • 修改后的MODFLOW-USG可以向显示控制台实时求解器进度与残留错误显示。



模型导入

  • 导入MODFLOW模型时,现在可以在网格定语偏移和旋转角度,以在坐标系中设置模型

  • 导入MODFLOW-NWT模型和软件包

  • 导入文件MODFLOW文件时,将在模拟过程中引起问题,例如负电导率替换为项目默认值



可用性和新功能

  • 可视化MODFLOW-USG模拟的流量预算/通量





  • 当可视化多属性插件(例如Flux,Velocity)以可视化时,您可以选择要在视图和状态栏中显示的活动属性

  • 编辑网格层时,通过鼠标或脚本编辑单个单元格的单个顶部/底部

  • 在平面视图中编辑网格时,使用鼠标以图形方式选择行/列

  • 在PEST工作流程的“参数估计”步骤中,可以使用模型文件的链接

  • 翻译日志可复制到Windows剪贴板

  • NWT转换设置、PHDRY设置的选项



改进

  • 加载电导率值时,在零厚度单元格的项目中,Visual MODFLOW Classic项目导入时出错

  • 所选背景色未在2D视图的导出图像中

  • 在“编辑属性”窗口中,按字母顺序而不是数字顺序列出的属性区域

  • 会话之间未保留多边形的样式设置

  • 安装某些版本的Office时,在导入过程中出现错误“未安装MS Office...”

  • 时间单位和内部处理是重构的,可处理具有不同时间单位和比例的时间表和值

  • 定义网格时无法输入负模型坐标

  • 在某些情况下,重新加载项目时,出现“无法移动到目标步骤”错误

  • 输入要素几乎与模型边界重合时,Voronoi网格无法生成

  • 使用低分辨率的显示设置时,某些对话框和工作流步骤按钮不显示

  • 如果计划和持续时间过长,则无法编辑/分配边界条件

  • 在某些视图中,会话之间没有保存背景色

  • 使用shapefile属性数据来定义不起作用的概念性属性区域的选项

  • 在某些情况下,错误会阻止导出校准数据

  • 使用某些shapefile定义模型域时,无法将概念模型转换为USG

  • 阻止MODPATH在32位版本的Flex中运行的错误

  • 如果先前删除了在原始网格下运行的模型,则提取子网格将失败

  • 在某些情况下,“查看图表”步骤中未显示浓度观测值

  • 在可变网格上使用模型原点命令时,编辑网格脚本失败

  • 由于某些SEAWAT模型的翻译错误,未显示水头和浓度观测值

  • “项目调色板”中没有浓度

  • 在某些情况下,项目可能会由于存在较大的shapefile,该项目无法再保存

  • 在某些情况下,RT3D仿真时间未转换为BTN

  • 重新运行模型重置/删除在单元格检查器中选择的输出

  • 在MT3DMS或SEAWAT双域运行中无法读取固定浓度

  • PEST工作流程未多层模型中的重叠区域

  • 在某些情况下,模拟中存在Wall BC无法读取观察结果

  • 在某些情况下,导入3D网格数据对象会删除相关数值模型中的某些属性值

  • 在分布式模型中,尤其是在Tikhonov正则化中,未分配先导点值

  • 在某些情况下,将概念模型转换为MODFLOW-USC工作流程时网格中模型单元会错误









查看Visual MODFLOW软件详情
