在GMS中优化3D网格
通常需要在GMS项目中优化网格的一部分。因此,GMS提供了一些工具和方法来优化网格的各个部分。这篇文章将回顾一些在GMS中优化3D网格的选项。

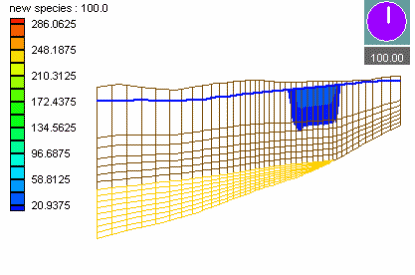

通常,在GMS中构建网格时,您不想网格过于精细,因为这会在模型运行中引起问题。您也不想网格的单元格太大而无法从关键位置获得信息。要解决此问题,您可以在关键位置优化网格。
从地图覆盖范围
生成3D网格或非结构化网格(UGrid)时,可以使用细化点来细化特定位置。优化点需要设置地图覆盖才能启用“优化”选项。然后在地图coverage上创建点,并将这些点定义为细化点。将地图覆盖率转换为栅格时,栅格将在点的区域内进行细化。
使用现有的3D网格,可以将IJK边界添加到网格中以细化区域。可以使用“选择i”,“选择j”或“选择k”工具来选择行,列或图层,然后右键单击并选择“重新分配”命令来执行此操作。此外,您可以使用Grid|重新分配图层命令以重新分配图层。
如果您有现有的UGrid,则可以逐个单元地优化网格。您可以通过选择一个单元格,然后右键单击并选择“优化单元格”命令来执行此操作。
上述技术在细化网格的小区域或细化不复杂的网格时效果很好。同样,不建议过度优化网格,因为这经常会导致在模型运行期间出现问题。如果确实需要优化网格的大面积,建议使用子网格。
-
