如何从3D网格中获取材料数据并将其传输到GMS中的3D网格

对于GMS中的3D网格项目，您是否拥有在非GMS应用程序中创建的3D网格或其他几何体的材料数据？可以将此数据导入GMS并使用一种方法将其附加到3D网格，该方法涉及创建GMS可用于分配材料的实体。这是通过将数据作为钻孔导入并从中创建实体来完成的。这篇文章将回顾如何从3D网格中获取材料数据并将其传输到GMS中的3D网格。

为此，请执行以下步骤：

1. 开始，您需要将材料数据作为钻孔数据导入GMS。

2. 然后，您需要为这些钻孔创建视界。去钻孔 | 自动分配视野。

3. 在Auto-Assign Horizons对话框中，选择Start from scratch，然后单击Run。将出现“Horizon Optimizer”对话框。这一步需要一段时间才能完成。

4. 完成后，单击“退出时读取解决方案”，然后单击“确定”关闭对话框。

5. 定义地平线后，单击钻孔 | 自动创建空白横截面。

6. 在“自动填充空白横截面”对话框中，根据项目需要从自动填充选项中选择应匹配的内容。

7. 创建一个新的coverage，在大多数情况下只使用默认值应该没问题。

8. 使用平面视图和创建圆弧工具，创建一个围绕全部钻孔的闭合圆弧。

9. 选择Feature Objects | Build Polygons，将这个闭合的弧线变成一个多边形。如果需要，您可能还想在弧上使用重新分布顶点命令。

10. 使用要素对象将此多边形转换为TIN | 地图—TIN以定义所需的实体边界。

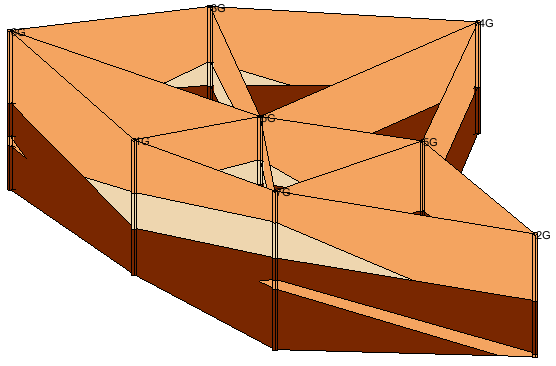

11. 结尾，通过选择钻孔 | 从钻孔创建实体。地平线—实体。这将打开地平线到实体对话框，您可以在其中选择所需的设置。

12. 然后可以使用固体代替网格对材料区域进行分类。

13. 如果另一个项目中需要实体，您可以在项目资源管理器中突出显示一个或多个实体，右键单击，然后将它们导出为*.sol文件。
