在 Global Mapper 中创建 DEM 时进行液压压平法
液压压平法有助于剞劂高程网格创建中的问题,这些问题通常源于水是流动的并且总是移动和改变形状和纹理的事实。由于这种持续运动,很多3D数据收集方法无法生成表示水域或河道的适合数据。子啊考虑这个特定的数据收集和创建问题时,会出现常见问题。水应该在生成的数据中显示出这种不规则的纹理吗?通常的数据收集方法就足够了吗?如何一致均匀的水位显示湖泊或池塘的面积?地形是否准确反映了溪流的下坡流?值得庆幸的是,Global Mapper为数据创建和编辑提供有减脂的特征和方法,可以帮助在生成的表面模型中更好地表示水和其他特征。
点云就足够了吗?
从数据手机开始,原始3D数据的一种常见形式是点云数据。虽然可以使用激光雷达传感器主动收集此类数据或从被动收集的图像中生成此类数据,但对于水体的结果是相同的。如果数据覆盖了一些水域,则流体区域上可能会出现孔洞、无数据区域或嘈杂的返回。

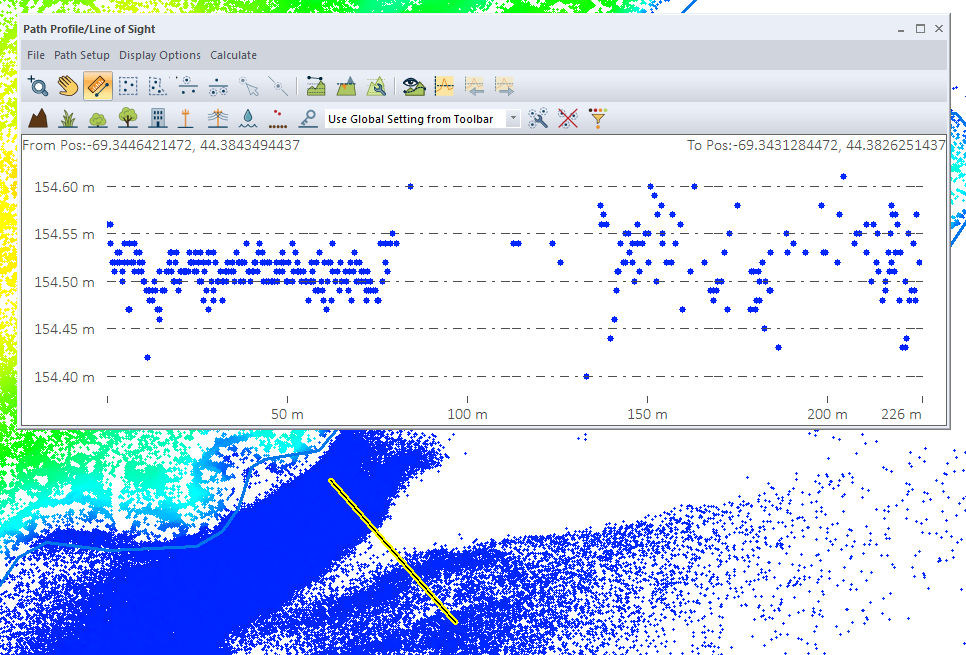

通过显示点云中水域的横截面视图,可以看到高程的变化。这将导致该区域的地形表面粗糙。
哪些特征可以更好地代表水?
为了在溪流或河流的情况下很好的表示平坦的区域或倾斜的要素,可以在创建地形模型时加载并使用3D矢量要素来对局部区域进行水力平整。这些区域和线要素未手机在点云中,但可以在Global Mapper中轻松创建。在理想情况下,公共GIS数据存储库可能已经拥有代表您需要的要素的数据,但您也可以使用Global Mapper中的绘图工具将这些要素数字化。

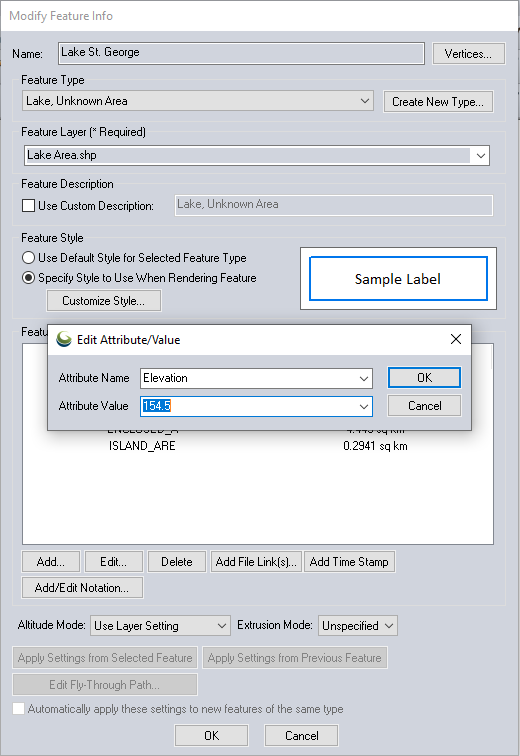

在Global Mapper中创建的矢量要素默认是二维码的,需要添加高程或Z值。对于面和线,可以使用“修改要素信息”对话框或“属性编辑器”中的属性将高程添加到整个要素。
向单个要素添加高程属性使其成为具有均匀高度的3D要素。Global Mapper将自动识别具有高程、高度和Z等名称的高程属性

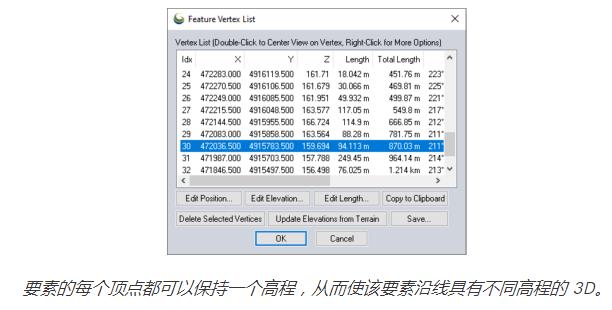

如果河流或其他要素需要倾斜或改变高程,这可以通过使用每顶点高程来实现。选择查看顶点列表,然后可以为沿要素的每个顶点添加或更改高程。其他有关的顶点编辑选项包括强制选定的3D线向下流动和将高程调整为单个坡度的选项。
使用水压平整创建地形表面

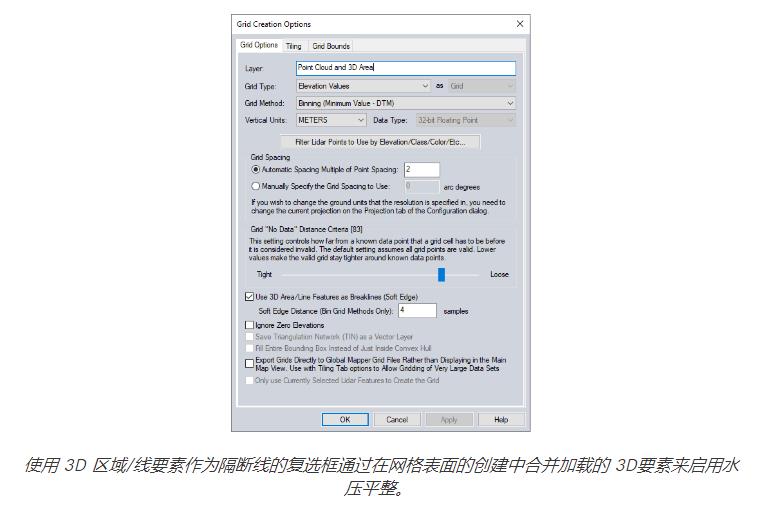

通过描述地形的点云和表示水的3D矢量特征,这些图层可以组合成单个地形网格。Global Mapper中的创建高程网格工具包含一个复选框选项,用于在生成表面层时将3D区域/线要素作隔断线。这就是通常所说的液压压平法。

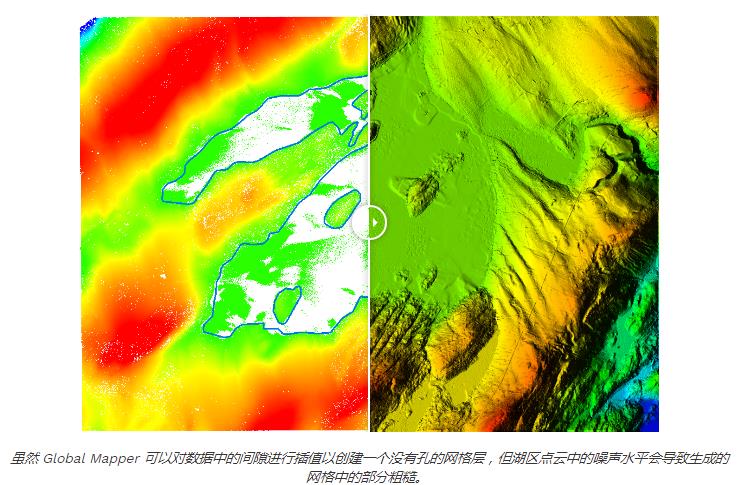

来看一下使用点云数据生成的网格,该网格是使用分箱方法生成的,以帮助平滑点云并考虑制定湖泊边界内外的全部点。查看结果,可以看到湖的区域,但它没有被压到一致的高程,并且湖面上都有一些噪音,水压平可以帮助除去。

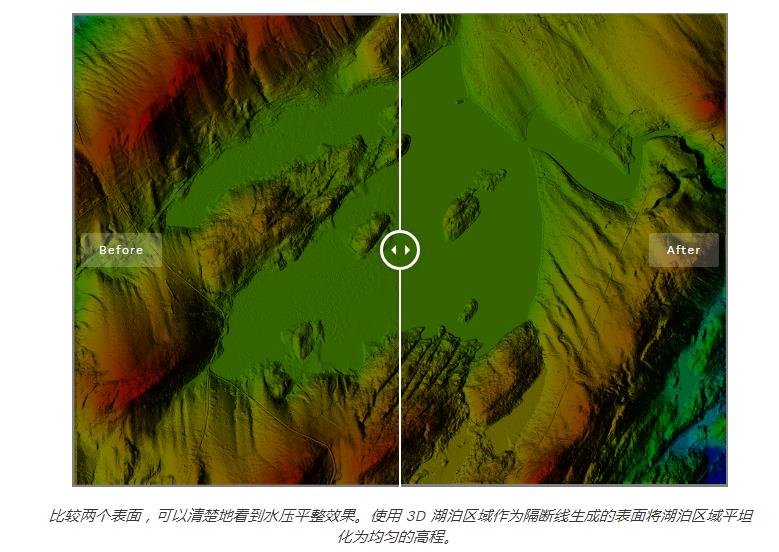

再看一下该区域的网格创建,描述湖泊的3D区域特征降雨点云数据一起使用。使用这两个数据层并启用将3D区域/线要索用作隔断线的选项,可以将湖面展品到指定的高度。用于特征线使用的复选框下方的设置决定了展平区域如何混合到周围的点云衍生表面中。

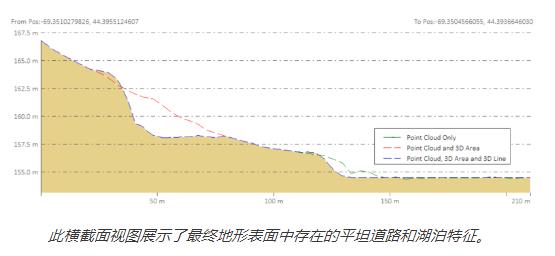

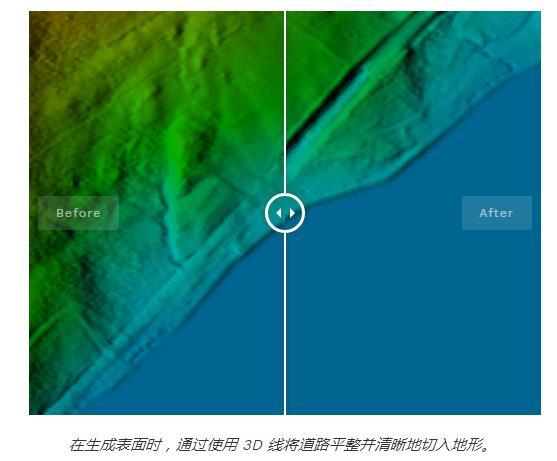

与使用区域特征作为隔断线类似,可以从3D线应用相同的水压平整或平滑。在这种情况下,一条代表道路的线已加载到工作区中,该线包含每个顶点的高程,使其成为道路的准确3D表示。虽然不是字面意义上的水压平整,但使用此要素作为具有相同点云数据的隔断线,道路将平滑并平整到线要素描述的高程。这会在生成的地形网格中更好地表示道路。
为什么要使用断裂线?
虽然在高程网格创建过程中使用面积或线作为隔断线通常称为水压平整,但它并不用于水景。与上面的道路示例一样,特征线可用于将全部描述的要素展平或切割成在 Global Mapper 中生成的高程模型。对数据中表示的离散特征使用隔断线或水压平整将导致更准确的表面,随后可用于流量分析、体积测量或不同的其他目的。
虽然在高程网格创建过程中使用面积或线作为隔断线通常称为水压平整,但它并不用于水景。与上面的道路示例一样,特征线可用于将全部描述的要素展平或切割成在 Global Mapper 中生成的高程模型。对数据中表示的离散特征使用隔断线或水压平整将导致更准确的表面,随后可用于流量分析、体积测量或其他目的。
-
