使用GMS对井组进行风险分析

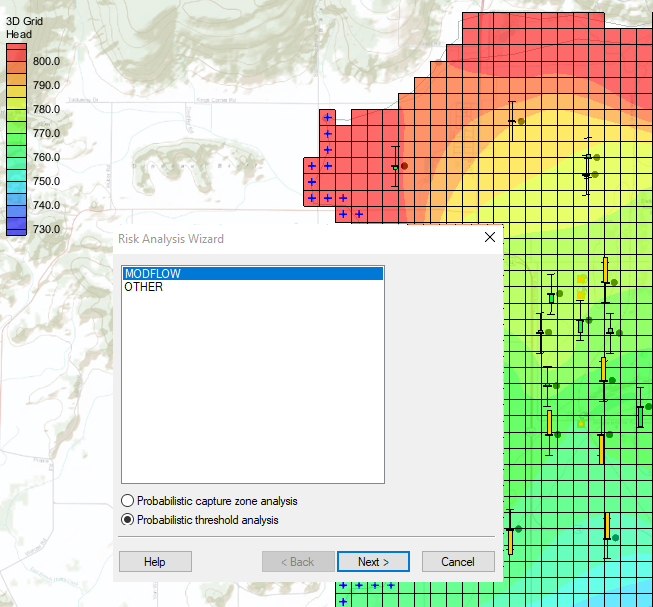

在您的地下水模拟中,您是否需要一种捕获多口井以进行风险分析的方法?例如,您的项目可能有多个抽油井,并且您想要查看井场中全部井的概率复合捕获区。GMS提供了一种访问风险分析对话框以优化随机建模结果的方法。
1. 在GMS中打开您的项目,确保选择平面视图和3D网格模块,否则选择井会更加困难。
2. 使用“选择单元格”工具,在整个网格周围拖动一个框以选择网格中的全部单元格。
3. 打开3D Grid Cell Properties对话框并将MODPATH区域代码的值更改为您选择的数字。
4. 选择井的覆盖范围以使其处于活动状态。使用选择点/节点工具,在整个项目周围拖动一个框以选择覆盖范围内的全部孔。
5. 选择相交对象以打开“选择对象类型”对话框。
6. 从列表中选择3D网格单元并关闭对话框。这将选择全部具有井的3D网格单元。
7. 打开3D网格单元属性对话框。
8. 将MODPATH区域代码的值更改为与之前使用的不同的数字,关闭对话框并保存更改。从这里开始,概率捕获区分析应该能够在井组设置打开的情况下运行。
请注意,粒子需要离开其原始区域才能映射到风险分析结果上。这就是为什么当全部单元被分配到同一个区域时什么都不会显示的原因。解决方案时只更改带有井的单元的区域代码,以便尽可能多的粒子可以离开指定区域。
GMS允许您在选择油井进行风险分析时根据需要进行通用或具体操作。
2022-08-04 17:22
-
