GMS利用MODFLOW SFR2包模拟河流-含水层相互作用

在模拟复杂地下水系统时，准确模拟河流-含水层相互作用是具细微差别且重要的挑战之一。在处理受地表水影响区域的地下水流时，必须理解河流-含水层相互作用才能建立精准的模拟。作为MODFLOW的组成部分，地下水模拟系统（GMS）提供了SFR2（流量路由）模块来模拟河流-含水层相互作用。

SFR2模块简介

SFR2提供了一种强大的方法来模拟补给型与排泄型河流、流量路由、河床渗流以及跨多个含水层层的相互作用。相较于RIV和SFR1模块，SFR2提供了增强功能：

• 通过定义的河网进行流量路由
• 考虑地表水与地下水之间的相互作用
• 设置河流分段和路由
• 模拟河床下的非饱和流
• 累计的河流补给与排泄量
• 与多个MODFLOW层位的连接

何时选择SFR2而非RIV模块

虽然RIV和SFR2都可用于河流-含水层交换模拟，但它们针对不同的使用场景进行了优化。

• RIV适用于简单的渗流模拟、大型区域尺度模型或具有恒定水位的河流。可在使用流量数据前快速构建和验证模型。

RIV的计算需求低得多，适用于运行时间是主要考虑因素但不需要详细流量路由的模型。RIV仅跟踪河流与含水层之间的水流，且一旦水进入河流，即在模型中消失。

• SFR2适用于河岸带、湿地或受河网影响的流域项目。

SFR2可提供对地表连通系统中地下水动态更详细的理解。SFR2跟踪水流，使其能够向下游流动并可能在另一点重新进入含水层。SFR2提供的输出对于水均衡计算、许可审批和环境影响评估很重要。

建立SFR2模型

首先使用RIV模块开发一个简单模型，以获得更快的反馈并便于故障排除，待模型成功验证后再启用SFR2模块。

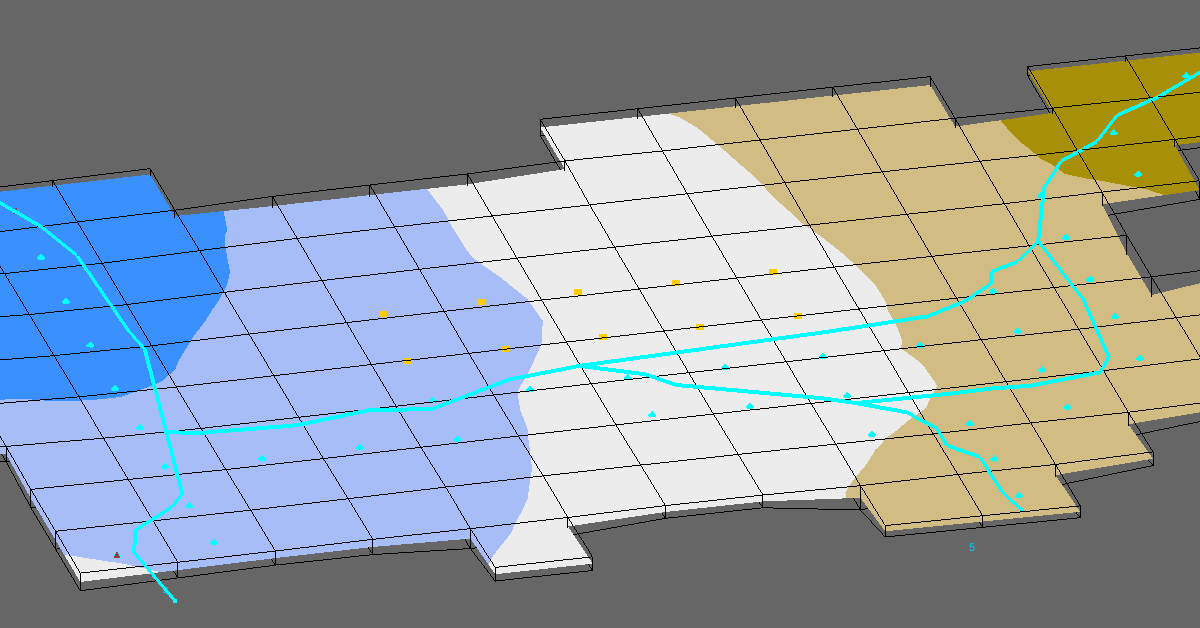

SFR2项目示例

SFR2所需数据收集

SFR2模块将河流划分为弧段及与之关联的河段。模拟前需要以下数据：

• 确定流入和流出量，包括：支流、引水、湖泊、井位和抽水计划（如适用）。
• 收集河床导水率、厚度和渗透系数的现场测量值，或查找类似材料的公开值。
• 列出河流水文或水力变化及属性，如河床高程、宽度、坡度、糙率（曼宁系数）、底质和导水率。
• 使用GIS图层或DEM数据对河段进行数字化。

构建GMS概念模型

数据收集完成后，在GMS中构建概念模型。建议先使用RIV模块构建初始模型。SFR2需要河床导水率、厚度和渗透系数来模拟控制水流在河流与含水层之间运动的渗流。

• 创建概念模型和河流的覆盖范围。
• 在Map模块中创建河流弧段。
• 根据水文或水力变化（如坡度或底质变化）将每条河流解构为弧段。
• 为河流路径创建弧段。确认弧段方向正确，并且河段从流入到流出顺序编号。
• 为每个河流弧段分配属性，如：河床高程、宽度、坡度、糙率（曼宁系数）和导水率。
• 将河流段分配到相应的MODFLOW层位，以准确模拟垂向交换。

启用SFR2模块

在GMS中，需要在MODFLOW Packages下启用SFR2。然后GMS将能够把河网与河流段关联起来。

启用SFR2。

• 根据需要配置路由选项、流入源和随时间变化的流量。
• 将概念模型映射到MODFLOW。
• 运行模型。

结论

当需要更详细地了解河流与含水层之间的相互作用时，请选择SFR2模块。SFR2允许您模拟河流水力特性、流量路由以及含水层与即使是间歇性河流的补给/排泄之间的动态相互作用的细节。
