WinLoG与WinLoG RT：实现钻孔钻井数据全流程管理与标准化

WinLoG与WinLoG RT系列软件用于以效率高且经济的方式改进并规范钻孔及钻井数据的采集、管理与报告工作。该软件通过实施一套可追溯、可审计的流程，实现对钻孔与钻井数据的收集、存储和报告。

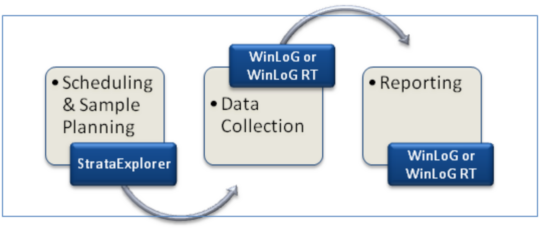

该流程可分为三个阶段：

计划与调度

野外作业的首要阶段是对钻孔和钻井工作进行规划与调度。GaeaSynergy平台允许项目经理设计、分配并监控钻孔与钻井作业。在开钻前，可预先设定施工位置、设备配置、井身结构、采样方案及人员安排。

数据采集

钻井数据可通过WinLoG RT或GaeaSynergy的WinLoG模块进行采集。使用WinLoG RT采集的数据可通过电子数据交换（EDI）文件远程上传到主数据库。这种EDI文件的远程传输方式不仅能显著提高数据报告的时效性与全 面性，还可减小转录错误的发生概率。

报告生成

钻井成果可整理并呈现在钻孔柱状图和测井曲线中。这些图表可根据内外需求灵活定制。此外，WinLoG数据全集成，可供GaeaSynergy平台的其他模块调用。钻孔与钻井数据可在EDMS（工程文档管理系统）、WinFence（地质剖面工具）、SE-GIS（地质信息系统）和SE-Map（工程地图模块）中查看使用。

钻孔与测井记录可包含：基础信息（如位置、客户、项目编号）；岩性描述与符号标识；样本数据；完井详述；水位测量值；地球物理测井数据；以及多种图表与文字注释。

通常而言，项目中的所有钻孔/钻井会采用1-2种模板进行图表格式化。通过这种方式，既可在项目内部保持格式统一，也能实现跨项目标准化。模板一经创建，即可供所有项目调用。

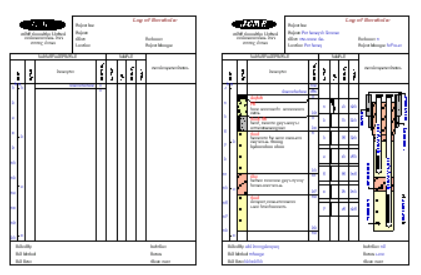

模板 + 钻孔/钻井数据 = 钻孔/测井图表

该软件预置大量易于定制的模板，用户可编辑保存为新模板。每个模板均包含页眉、页脚及若干数据列。用户可自定义页眉/页脚标题、数据列数量与类型、字体样式等要素。此外，通过鼠标拖拽即可轻松调整各元素的尺寸与位置。模板中还可嵌入以位图形式存储的公司标识或场地测绘图。

系统支持创建并自定义图例，用以展示岩性符号、钻井符号及取样符号的定义。这些图例可随钻孔记录一同打印输出。
