地表水建模系统 (SMS) 技术文档：模型结果动画与对比分析

动画与模型输出比较
完成水力模型计算后，下一步是理解结果的含义。在地表水模拟系统（SMS）中，通过动画可视化模型结果是解释和比较流速、洪水深度和水位随时间变化较为有效的方法之一。动画帮助建模者观察流动模式的演变，并通过比较不同模拟方案来更好地理解系统行为。

为什么需要动画演示模型结果？
静态快照只能展示部分信息。动画让您可以观察：

• 速度矢量的方向和大小随时间的变化

• 风暴事件期间洪水深度的涨落过程

• 整个模拟过程中水位的起伏变化

这些可视化对于识别模型域中的问题区域特别有用，例如水流束窄、漫顶或不稳定区域。动画使得向利益相关方或项目合作伙伴沟通结果变得更加容易。

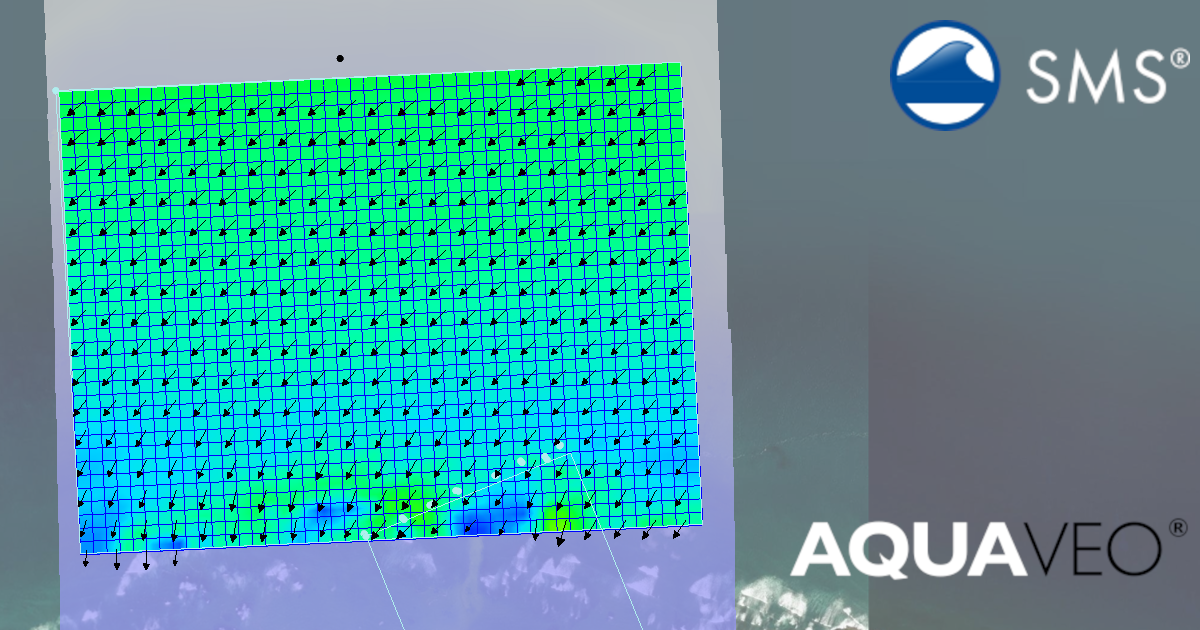

STWAVE模型，结果已准备好进行动画演示

加载时间序列结果
运行SRH-2D或ADCIRC等模型后，将结果导入SMS。时间相关数据集（例如水位、流速、水深）将显示在 Project Explorer 中。

显示选项
使用 Display Options 对话框调整可视化设置：

• Contours 用于水位或深度

• Vectors 用于流速大小和方向

• Water surface animation 用于淹没可视化

创建动画
使用 Data > Film Loop 指令启动 Film Loop Wizard。通过向导，您可以设置电影循环类型、播放速率和其他显示选项。

导出动画
设置满意后，将动画序列导出为视频文件或图像序列，用于演示、报告或并列比较。

比较多个模拟方案
要比较两个模型运行方案（例如，基准方案与设计方案）：

1. 将两个结果集加载到SMS中

2. 使用 Data Calculator 或 Compare Datasets 工具计算流速或深度的变化

3. 对差异数据集进行动画演示，可视化设计修改对水力行为的影响

结论
SMS中的动画将时间序列数据转化为清晰直观的洞察。无论是分析流速矢量、洪水深度还是水位高程，基于时间的可视化使检氵则趋势、验证模型稳定性和有效传达结果变得更加容易。立即下载SMS，为您的项目制作自己的动画并进行比较！
