使用地表水模拟软件SMS在水面上观察向量

随着SMS 13.1beta版本的发布，“矢量”选项卡中添加了新选项。通过“显示选项”对话框中现有的“矢量”选项卡，可以将矢量数据作为箭头查看为项目中的数据点。SMS可以更改矢量箭头的显示密度。此新选项使您可以显示相对于所选数据集的模型向量。

要使用此选项：

打开显示选项，打开矢量，然后转到矢量选项卡。

在“向量”选项卡上，将“原点”更改为“相对于数据集”

选择“来源”下 的“数据集”按钮以显示树项目选择器对话框

选择您要使用的数据集

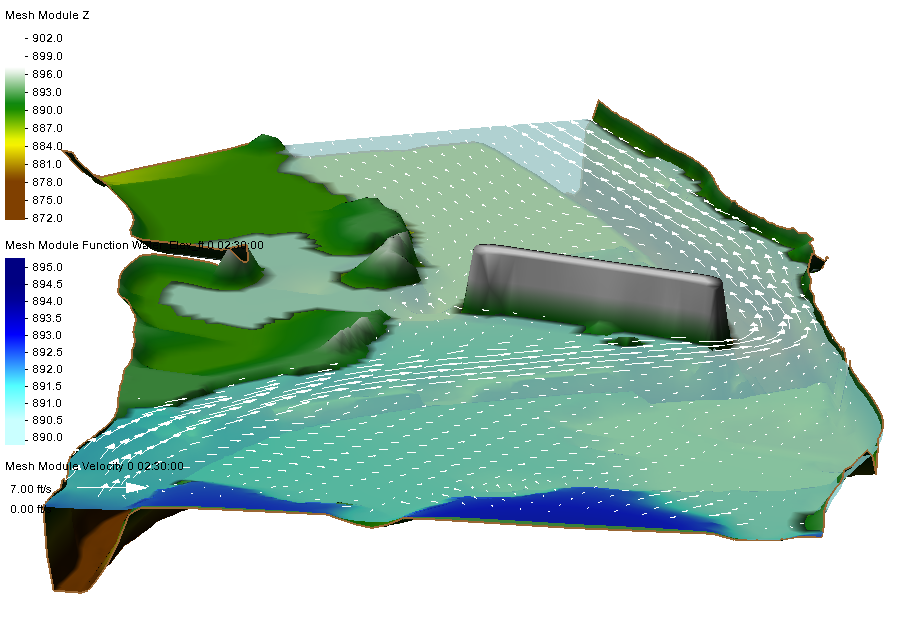

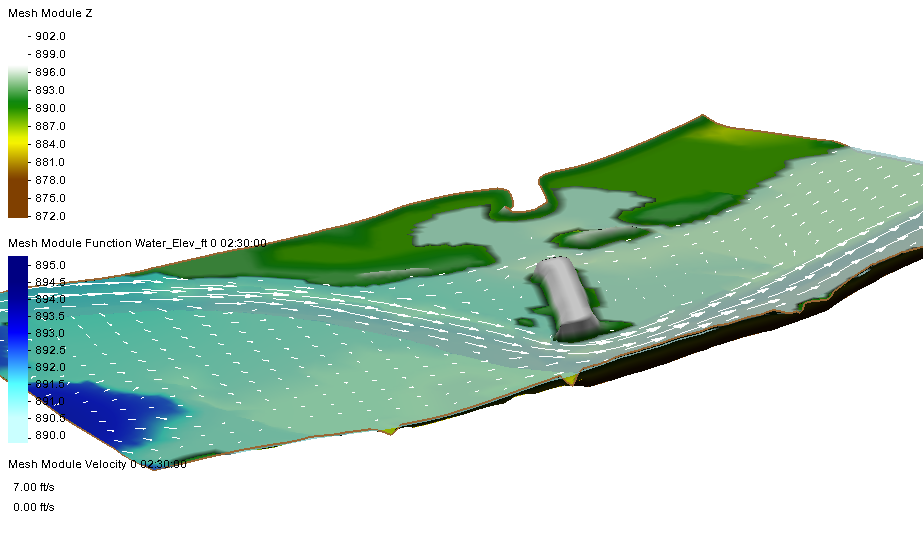

关闭“显示选项”对话框后，您将能够查看相对于所选数据集的问题。例如，如果使用水面高程数据集，则可以查看相对于水面高程的矢量

此选项可用于需要显示向量的模块。这2D网格模块，笛卡尔网格模块，四叉树模块和散布集模块。

还有选项可以为所选数据集指定偏移量。例如，您可以将偏移设置为1或2，以矢量略高于表面。结果将显示向量在地面标高上方1或2英尺绘制的向量。

向量显示选项的此新增内容可与同一模块中的数据集一起使用。因此，网格模块中的数据集都可以与网格一起使用，分散模块中的数据集都可以与分散集一起使用，等等。
