将HY-8文件与SMS相关联

您是否想知道HY-8如何与SMS中的SRH-2D交互？这篇文章将回顾HY-8和SRH-2D在相互作用时正在做什么。

SRH-2D可以选择使用HY-8软件来定义涵洞。与直接在SMS中定义涵洞相比，使用HY-8软件可以更好地定义涵洞。SRH-2D分配BC对话框中的启动HY-8按钮创建HY-8文件并将该文件与涵洞弧和SMS项目相关联。将此文件与SMS项目一起保存，否则HY-8文件可能与涵洞无关。

多个涵洞可以位于同一个HY-8文件中，因此请确保正确的涵洞已与SMS中的涵洞弧关联。

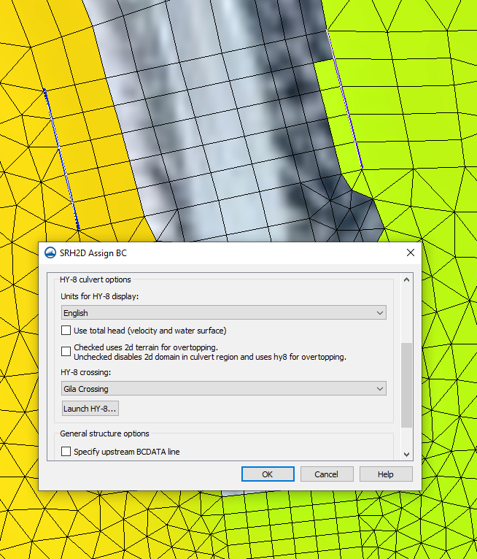

为已设置为BC类型涵洞HY-8的弧分配属性时，有一个复选框选项可以打开2D地形以进行覆盖。取消选中此项时，SRH-2D将为交叉点创建一个*-HYn.dat。选中此项后，SRH-2D将改为为交叉点创建*-INTERNALn.dat文件。在这种情况下，SRH-2D将使用HY-8表，但不会将该结构视为HY-8涵洞，而是将其视为本质上的链接结构。

通常，当溢出流预计以与其他流不同的方向行进时，使用溢出选项。如果涵洞上方的水流和涵洞中的水流都在同一方向流动，则不建议使用2D-Overtopping。这是因为SRH-2D中的链接结构可以从边界弧的上游和下游获得流动，而从下游弧出来的流动可以向其他方向流动。

当SRH-2D运行时，它将生成发送到当前SMS项目文件目录中的Output_MISC文件夹的输出文件。在这里，应该找到HY-8涵洞报告文件和/或压力流量越过报告文件，遵循“*_HYn.dat”和“*_INTERNALn.dat”各自的命名方案。“*”是模型控件中指定的特定案例名称的占位符，“n”将替换为系列中的数字，因为该系列中存在相关区域或弧对。不幸的是，无法控制SRH-2D使用的命名约定。
