在 SMS 13.2 Beta 中修剪和扩展弧线
您在项目中是否有需要延伸或修剪以匹配另一条弧线的弧线?例如,您可能正在对具有两条弧线的桥梁进行建模,以在 SMS 中表示桥梁。如果要确保两条弧的长度相同,则需要延长或修剪其中一条弧。SMS 13.2 中引入的新工具允许您修剪或延长弧的长度以匹配另一个弧的长度。本文将讨论如何修剪或延伸圆弧以及这样做的优点。
要使用修剪/延伸工具,请执行以下操作:
选择一条弧线,然后按住 Shift 键,选择另一条弧线。要注意选择了哪些弧 ID,修剪或扩展错误的 ID 可能会导致模型出现问题。
右键单击并选择“延伸”或“修剪圆弧”命令以打开“修剪/延伸圆弧”工具。
在该工具中,有两个不同的选项:一个选择将要延伸或修剪的圆弧,另一个选项选择将哪个圆弧用作长度的基础圆弧。

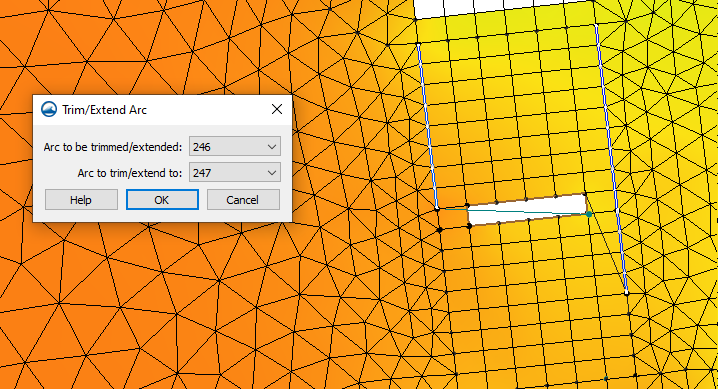

SMS 中修剪/延伸弧的示例
有几种方法可以区分您是在延伸还是修剪弧线。使用扩展选项,圆弧选择中包含的交叉点数将指示工具使用“扩展”操作。而使用修剪选项时,如果选择中包含一个或多个交叉点,则表示“修剪”操作。这将允许在*一个交点处将节点插入到*一个弧中,并删除新分割弧的*一部分。
需要注意的是,您只能选择两条圆弧,否则将不会出现修剪或延伸的选项。立即尝试在SMS 13.2 beta中修剪或延长弧线吧!
