Space Radiation - 空间辐射环境及效应分析软件
Space Radiation 空间辐射环境及效应分析软件是广泛使用于所要计算的模型暴露于下述空间环境的防辐照设计工具。新版本为V7。
1、由Vanallen带、太阳耀斑、银河宇宙辐射造成的对空间系统的危害
2、大气中子对飞机的发射物造成的危害
3、人工辐射源对系统的危害
通过该软件可以估计总剂量、单粒子翻转、太阳电池损伤、闭锁、电子位移损伤。通过该软件将简化轨道,辐射传递,辐射计算。用户可以通过在个人电脑上进行简洁的操作就可以得到结果。

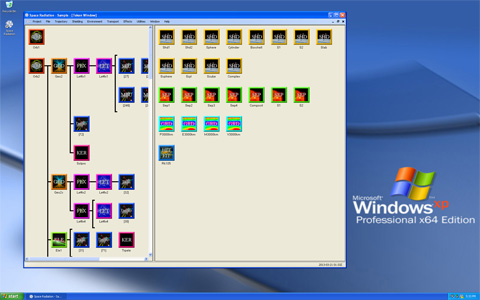

Space Radiation是对windows操作系统开发的,拥有使用户所期待的方便快捷的功能。例如:
1、熟悉的菜单结构
2、参数检查对话框
3、多任务处理(同一时间进行多任务处理)
4、键盘和鼠标输入
5、输出可以采取剪贴板,磁盘,打印形式
6、超文本激活的的帮助文件
Space Radiation拥有大量的工业环境辐射的标准模式,标准空间辐照模式包括:
1、AP-8捕获质子模型;
2、AE-8捕获电子模型;
3、CREMME宇宙辐射模型;
4、JPL1991太阳质子模型;
5、IGRF/DGRF磁场模型;
6、电子、质子和重离子的总剂量;
7、人类暴露剂量当量等
全部计算参数分别存入数据库,这些参数还可以检索,此操作意味着全部的计算结果均存储并可供软件使用者重复调用。
Space Radiation软件可以模拟空间具体的辐照环境,为载人航天器的宇航员、星载电子设备所遭受的空间辐照源中所含的粒子类型,粒子能量,粒子通量做出了预测,为航天器试制研究、发射做出了预测,减少了航天器的失效,为宇航员的人体安全提供了保障。
具体功能介绍:
1、环境网格计算功能
计算基本辐射环境数据的经纬度网格,包括磁场强度、分力、偏差、倾角、L层参数、磁临界值、捕获到的质子以及电子网格。
2、重离子翻转测试数据适配器(HITFIT)
自动调整重离子测试数据,找出敏感体积维度,漏斗长度,LET阈值,和威布尔参数(Weibull parameters)。
3、SOLPRO模型
原始太阳质子影响模型
4、深部剂量功能
为被捕获的质子和电子、太阳质子计算剂量和铝屏蔽深度曲线。然后将这些曲线和屏蔽分布集合起来获得复杂几何图形中的剂量。
5、太阳能细胞损伤等价物计算功能
按照喷气推进实验室(JPL)绿色、蓝色书(Green and Blue Books)规定的方法,利用被捕获的质子、太阳质子和被捕获的电子环境为硅和砷化镓太阳能电池计算1-MeV电子等价物。

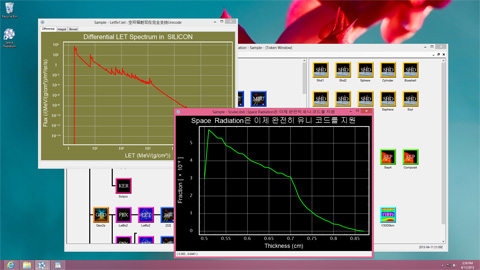

6、即时图形技术
显示全部空间辐射文件(环境网格除外)的绘图;缩放任意绘图区域;以旋转的三维立体方式展示轨道。
7、重离子翻转模型
标准的重离子翻转模型:输入选项包括实验值(LET阈值和截面图)、模型(临界电荷和敏感体积维度)、威布尔参数和文件(测量截面和LET数据)。
8、太阳质子模型
包括了含1972年8月和1989年10月在内的若干太阳质子事件的模型。这些模型包含了大部分质子事件的峰值通量和总通量。
9、批量处理功能
增加了分批队列、数据库转换、文件自动更新和遗失数据恢复功能。
10、环境路径分析
计算被捕获的质子和电子、磁场、L值或者轨道上每个点的临界值。路径分析可以告诉人们这些点属于任务的什么部分。
11、重离子模型
新的重离子模型所需要的网关包括原始的CREME和SPACERAD重离子模型、通往能量谱或者LET谱的直接传输、通过屏蔽层的传输。
12、太阳重离子(MACREE)模型
关于1989年10月的太阳粒子事件MACREE 模型由波音公司为空间站开发。这些新的99%状况下的太阳模型取代了旧版本。
13、壳体屏蔽分布评估功能
评估球形壳体、圆柱壳体或者盒体的隐蔽分布。这些可以应用到全部的传输运算中。结合深部剂量函数来计算复杂几何图形中的剂量。
14、固体屏蔽分布估算
估算一个无限平板或者固体球体、圆柱体和方形体中任意位置的屏蔽分布。
15、质子谱导入功能
可向Space Radiation导入从其他来源(如CRRESPRO软件)捕捉到的质子或太阳质子谱。
16、电子谱的导入和模型
可将其他软件的任意电子谱导入Space Radiation,如CRRESELE,包括裂变电子谱模型。
17、中子谱的导入和模型
可将其他软件的任意中子谱导入Space Radiation,包括一些来自反应堆、研究资源和武器的中子谱。
18、大气中子(航空电子设备/SE)模型
包括来自航空电子设备/SE的大气中子谱模型。允许集成沿标准或恶劣环境的任意轨迹。
19、中子引起的单粒子翻转模型
中子引起单粒子翻转的标准模型,输入选项包括LET阀值和饱和度剖面、威布尔参数和截面文件。
20、质子引起的单粒子翻转模型
质子引起单粒子翻转的标准模型,输入选项包括1、2个参数的本德尔(A&B)模型、威布尔参数和截面文件。
21、太阳重离子(CHIME)模型
关于1991年三月和六月的太阳粒子事件的CHIME 模型由洛克希德-马丁从CRRES任务结果中开发。这些新的坏的状况的太阳模型取代了旧版本。
22、磁场屏蔽
这项功能可将全部已知物理参数并入磁场屏蔽的计算中,被屏蔽的磁场可以是一个点,也可以是一个轨道。这是一项突破性的辐射效应建模功能。通过使用这项功能,您将初次在飞船运行轨道上,准确屏蔽银河系宇宙辐射和太阳粒子的干扰。
23、质子引起的单粒子翻转 II模型
此功能利用重离子测试数据如LET阀值,推测出质子引起的单粒子翻转率。它是基于利用基本核截面数据的蒙特卡罗模型。全部辅助物都被纳入到这个结果。此功能适合用于部件的筛查,以确定部件是否存在故障或需额外测试。
24、带电粒子的轨迹跟踪
跟踪电子、质子和任意能源的重离子轨迹,利用即时图形显示结果。使用此功能可实现粒子靠近飞船过程的可视化。您将获悉电离粒子在地球磁场中的各项功能,包括大西洋上的异常现象、东西效应、电子喇叭,偏微分算子和镜像等。
25、复杂的盒屏蔽功能
该模型可以计算航天器中盒子的剂量和误差率。盒顶、两侧和底部的厚度可单独指定。航天器被理想化为一个大的球壳。这是一般系统容器的真实模拟,允许你去探索改进的屏蔽结构,包括添加工作块到容器的一侧和重置容器的一部分。
26、多点单粒子翻转估算
此功能使用埃德蒙兹(JPL)模型,估算一个单一重离子通过同一装置中的两点,导致两点或多点同时出错的概率。当这些点没有分布于不同装置时,这些误差通过误差校正主导系统。添加点位距离后,输入与重离子的SEU相同。
系统要求
Space Radiation是在Windows XP和Windows 7上设计和编码的。它已经在新的Windows桌面上进行了测试。
支持Windows操作系统Space Radiarion已经过测试并可以在以下系统上运行:
- Windows 8
- Windows 7
- Windows Vista
- Windows XP Professional x64 SP2
- Windows XP Professional x86 SP3
近期的Windows Server系统也支持Space Radiation:
- Windows Server 2012
- Windows Server 2008 R2
- Windows Server 2008
- Windows Server 2003 R2
- Windows Server 2003 SP2
Windows RT和其他ARM平板电脑和智能手机操作系统或Windows 2000 / NT / ME / 98 / 95和旧版桌面操作系统不支持Space Radiation
